Описание

ЗАО «Информтехника и Связь», используя накопленный опыт создания систем связи с применением цифровых технологий и продолжая традиции компании в области инноваций, разработала и далее развивает систему профессиональной транкинговой радиосвязи стандарта TETRA – «МиниКом-TETRA».При создании инфраструктурного оборудования специалисты компании руководствовались стандартом TETRA, разработанным ETSI, и учитывали специфические требования Заказчиков.

Оборудование «МиниКом-TETRA» обеспечивает:

  • выход во внешнюю телефонную сеть;
  • создание линейно-протяженных и сотовых систем;
  • использование мобильных терминалов любых производителей;
  • включение в систему специфических алгоритмов организации сеансов связи с учетом особенностей системы управления конкретного Заказчика;
  • контроль оборудования с детализацией до модуля;
  • контроль события с детализацией до команды протокола обмена между мобильным абонентом и системой;
  • резервирование всех жизненно важных компонентов для повышения надежности системы;
  • шифрование радиоинтерфейса.

При организации подвижной радиосвязи на железнодорожных участках «МиниКом-TETRA» решает ряд специфических задач по организации:

  • радиоканалов станционной и подвижной радиотелефонной связи и передачи данных, включая поездную радиосвязь – ДНЦ, ДСП;
  • станционной радиосвязи ДСП;
  • ремонтно-оперативной радиосвязи на перегонах и станциях;
  • радиоканалов для передачи данных систем железнодорожной автоматики между бортовым оборудованием локомотивов и стационарным компонентом.

Цифровые системы технологической радиосвязи, построенные на базе платформы «МиниКом-TETRA» обеспечивают:

  • групповой вызов от ДСП машинистов маневровых локомотивов и составителей в пределах маневрового района - нажатием одной кнопки;
  • групповой вызов от ДСП бригад различных служб (включая абонентов носимых, возимых автомобильных и возимых локомотивных радиостанций) на станции и прилегающих к станции перегонах (по виду служб) - нажатием одной кнопки;
  • индивидуальный вызов от ДНЦ машиниста поезда по номеру поезда в пределах диспетчерского участка;
  • индивидуальный вызов от ДСП машиниста маневрового локомотива по номеру локомотива;
  • организацию радиосвязи дежурных и диспетчеров с обеспечением выхода в групповые каналы диспетчерской связи;
  • обеспечение вызовов по условным номерам поезда, локомотива, автомобиля;
  • организацию вызова машинистов встречных и вслед идущих поездов;
  • организацию вызова дежурным по станции «своих» (находящихся в зоне ответственности данного дежурного) машинистов;
  • организацию вызова машинистом «своего» дежурного;
  • аварийный вызов ДНЦ от машиниста поезда. При этом, аварийный вызов имеет наивысший вытесняющий приоритет;
  • в случае занятости всех имеющихся каналов радиосвязи при поступлении аварийного вызова прерывается одно из установленных соединений абонентов, имеющих более низкие приоритеты;
  • подключение к установленному соединению «бригада-диспетчер службы» других диспетчеров, в том числе ДНЦ, с прослушиванием переговоров или без прослушивания.



1. Коммутационные станции «МиниКом-КСР».

2. Подсистемы базовых станций «МиниКом-ПБС», в которые входят:

  • контроллеры базовых станций «МиниКом-КБС»;
  • базовые станции «МиниКом-БСР»;
  • терминалы технического обслуживания.

3. Диспетчерские станции.

В составе системы «МиниКом-TETRA» могут работать мобильные терминалы разных производителей: Sepura,Motorola, Nokia и др.

Оборудование системы «МиниКом-TETRA» сохраняет свою работоспособность во время и после прохождения землетрясения интенсивностью до МРЗ (7 баллов по шкале MSK-64) включительно.

Коммутационная станция (КС) предназначена для организации взаимодействия базовых станций радиосвязи и коммутации внутрисистемных вызовов между различными зонами обслуживания радиосети стандарта ТЕТRА, а также вызовов к абонентам телефонной сети общего пользования, ведомственных сетей телефонной связи и других радиосетей. Главным узлом коммутационной станции является контроллер базовых станций «МиниКом-КБС».

В контроллере базовых станций предусмотрено 100-процентное горячее резервирование устройств, задействованных в работе транкинговой составляющей.

Контроллер базовых станций «МиниКом-КБС» обеспечивает выполнение следующих функций:

  • аутентификация абонентского оборудования;
  • установление соединения для передачи речи в виде двухстороннего вызова, группового вызова, широковещательного вызова;
  • установление соединений для передачи речи между диспетчерской станции и абонентскими радиостанциями;
  • непрерывность радиосвязи при перемещении мобильных абонентов в зоне действия базовых станций;
  • поддержка системы технического обслуживания и эксплуатации системы подвижной радиосвязи.

В контроллер базовых станций могут включаться дополнительные устройства, которые обеспечивают:

  • установление соединений для передачи речи между абонентскими радиостанциями и телефонными сетями связи;
  • тональный донабор (DTMF) с абонентских радиостанций при установлении соединения с пользовательским (оконечным) оборудованием сетей телефонной связи.

Коммутационная станция «МиниКом-КСР» обеспечивает следующие дополнительные виды обслуживания:

  • идентификацию номера вызывающего абонента;
  • идентификацию номера вызываемого абонента;
  • ограничение на выдачу идентификационной информации;
  • уведомление о вызове для абонента, который в момент вызова был занят, не отвечал или был недоступен;
  • идентификацию абонента, осуществляющего передачу в групповом вызове;
  • безусловную переадресацию вызова;
  • переадресацию вызова при занятости вызываемого абонента;
  • переадресацию вызова при отсутствии ответа вызываемого абонента в течение за данного времени;
  • переадресацию вызова при недоступности вызываемого абонента;
  • разрешение вызова диспетчером;
  • вызов по сокращенному номеру;
  • выбор зоны обслуживания для осуществления вызова;
  • приоритетный доступ к радиоресурсу при перегрузках для исходящих вызовов;
  • приоритетный доступ к радиоресурсу при входящих вызовах;
  • ожидание вызова;
  • удержание вызова;
  • присоединение к групповому вызову после его установления;
  • приоритетный доступ к радиоресурсу путем разъединения вызовов с более низким приоритетом;
  • ограничение исходящей связи;
  • ограничение входящей связи;
  • скрытное прослушивание группового разговора;
  • скрытное прослушивание звукового фона;
  • назначение, удаление и опрос групповых идентификаторов;
  • защита соединения от разъединения по инициативе сети;
  • обмен статусными и SDS-сообщениями с гарантированной доставкой.

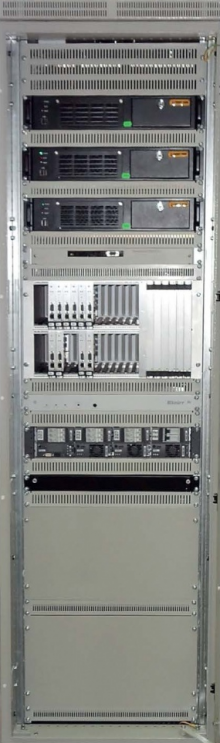

В состав коммутационной станции «МиниКом-КСР» входят:

  • шкаф – 1 шт.;
  • рама для шкафа – 1 шт .;
  • контроллер базовых станций «МиниКом-КБС» в составе:
  1. кассета с кросс-платой – 1 шт.;
  2. модуль коммутации – 6 шт.;
  3. модуль администрирования – 2 шт.;
  4. модуль коротких сообщений – 2 шт .;
  5. модуль аутентификации – 2 шт.;
  6. модуль интерфейса с базовыми станциями – до 16 шт .;
  7. модуль сопряжения (интерфейса) с внешними телефонными сетями (сигнализация EDSS) – до 4 шт .;
  8. модуль сопряжения (интерфейса) с внешними телефонными сетями (сигнализация ОКС № 7) – 1 шт .;
  9. блок сопряжения с терминалами технического обслуживания – 1 шт.;
  10. модуль распределения ключей – 1 шт.;
  11. консоль монитора с клавиатурой и мышью с переключателем – 1 шт.;
  12. система электропитания Aspiro 2400 Вт – 1 шт .;
  13. блок резервного электропитания 48В, 100 А/ч – 1 шт .;
  14. вентиляторная панель – 1 шт.;
  15. комплект кабелей;
  16. сетевой коммутатор Ethernet (HUB) – 1 шт .;
  17. кросс потоков и линий.

При необходимости работы по IP-сетям коммутационная станция комплектуется IP-шлюзом. Время работы КС от встроенных аккумуляторов 48 В не менее 4 часов.

Базовая станция «МиниКом-БСР» (БС) обеспечивает абонентам сети подвижной радиосвязи возможность ведения информационного обмена между собой и с абонентами других сетей связи с использованием сетевой инфраструктуры.

Базовая станция «МиниКом-БСР» обеспечивает выполнение следующих функций:

  • выделение радиоканалов для организации индивидуальной дуплексной и полудуплексной связи между абонентами;
  • выделение радиоканалов для организации групповой связи между абонентами;
  • мультиплексирование входящего потока Е1 на 4 направления (базовая станция и 3 потока Е1 на другие базовые станции).

Базовая станция «МиниКом-БСР» реализует следующие комплексные функции:

  • управление радиоканалами;
  • обеспечение функциональности абонентских терминалов;
  • управление протоколами обработки вызовов.

В состав базовой станции «МиниКом-БСР» входят:

  • шкаф – 1 шт.;
  • рама для шкафа – 1 шт .;
  • сумматор мощности резонаторный со встроенным полосовым фильтром – 1 шт.;
  • блок усилителя мощности – 2,4 шт.;
  • модуль приемный выносной – 2 шт .;
  • антенна приемная ГЛОНАСС/GPS – 1 шт.;
  • приемная распределительная панель – 1 шт.;
  • кассета для приемопередатчиков – 1 шт.;
  • блок приемопередатчика – 2,4 шт.;
  • модуль управления – 1 шт.;
  • фильтр питания ФП-11 – 1 шт .;
  • вентиляторная панель – 2 шт.;
  • система электропитания Aspiro 2400 Вт – 1шт.;
  • блок резервного электропитания 48В, 85 А/ч – 1 шт.

Терминал технического обслуживания (ТТО) является элементом системы подвижной радиосвязи и представляет собой программно-аппаратный комплекс, предназначенный для выполнения функций мониторинга, конфигурирования, администрирования СТРС и ведения информационного обмена с абонентами сети.

ТТО «МиниКом-ТТО» обеспечивает оператору возможность выполнения следующих функций административного управления сетью подвижной радиосвязи:

  • создание, изменение, удаление, просмотр данных об абонентах и абонентском оборудовании СТРС;
  • блокировка (разблокировка) работы абонентских радиостанций;
  • установка уровня аутентификации абонентской радиостанции;
  • ограничение длительности индивидуальных и групповых вызовов для абонентов СТРС;
  • закрепление абонентов за определенными зонами с использованием классов обслуживания;
  • предоставление и отмена дополнительных видов обслуживания (ДВО) для абонентов СТРС;
  • просмотр, изменение и вывод данных учета стоимости разговоров для абонента или группы абонентов;
  • формирование динамических отчетов.

ТТО «МиниКом-ТТО» обеспечивает оператору возможность выполнения следующих функций контроля оборудования КПТС СТРС:

  • контроль текущего состояния элементов СТРС;
  • просмотр журналов событий за определенный период;
  • конфигурирование параметров обработки диагностических сообщений;
  • формирование динамических отчетов по диагностическим сообщениям;
  • управление перезапусками блоков для предотвращения влияния неисправностей.

ТТО «МиниКом-ТТО» обеспечивает оператору возможность выполнения следующих функций управления конфигурацией оборудования сети связи:

  • ввод, изменение и удаление данных конфигурационных таблиц оборудования;
  • управление загрузкой программного обеспечения в модули БСР и КСР ;
  • управление выгрузкой сообщений мониторинга протоколов работы оборудования;
  • перезапуск программного обеспечения модулей БСР и КСР.

ТТО «МиниКом-ТТО» обеспечивает выполнение следующих функций административного управления защитой информации:

  • защита доступа к системе посредством паролей;
  • поддержка не менее двух категорий пользователей (администратор и пользователь), имеющих различные права доступа к системе административного управления;
  • управление системными часами реального времени, обеспечивающее контроль и возможность установки системных часов реального времени.

ТТО «МиниКом-ТТО» обеспечивает оператору возможность выполнения следующих функций диспетчера системы связи:

  • ведение индивидуальной дуплексной связи с абонентами СТРС;
  • ведение индивидуальной симплексной связи с абонентами СТРС;
  • ведение групповой связи с абонентами СТРС;
  • передача статусных и SDS-сообщений одному или группе абонентов;
  • передача данных с коммутацией кана лов со скоростью 2,4; 4,8; 7,2 кбит/с;
  • скрытное прослушивание группового разговора;
  • скрытное прослушивание звукового фона;
  • ведение телефонной книги;
  • ведение списка последних вызовов;
  • назначение, удаление и опрос групповых идентификаторов;
  • удержание вызова;
  • транзит вызова;
  • установление соединения с «занятым» абонентом.

ТТО «МиниКом-ТТО» имеет модификацию на базе 19” компьютера, который может устанавливаться в 19” стойку. Эта модель называется встроенный терминал технического обслуживания «МиниКом-ТТО» (ВТТО).

При необходимости создания нескольких рабочих мест диспетчеров поставляется терминал технического обслуживания с сокращенным комплектом программного обеспечения, которое позволяет выполнять только функции диспетчера системы связи. Такой терминал называется диспетчерской станцией. Диспетчерская станция подключается к коммутационной станции по линии Ethernet. В составе диспетчерской станции может поставляться дисплей с сенсорным управлением (Touchscreen).



Tехнические данные



Основные параметры системы
Число абонентов 36000
Число обслуживаемых частотных каналов 480 – без резервирования;
240 – с резервированием (при резервировании линий привязки по «кольцевой» схеме)
Интерфейсы соединения с внешней инфраструктурой связи E1 (E-DSS1), ОКС №7
Интерфейс соединения компонентов системы G.703, E1, Ethernet
Частотный диапазон 380-400 МГц, 410-430 МГц, 450-470 МГц
Мощность передатчиков 10 Вт – 40 Вт
Питание элементов системы 220 В, 48-60 В



Технические характеристики базовой станции «МиниКом-БСР»

Наименование параметра Значение
Полосы частот, МГц
Диапазон 0 380 – 400
Диапазон 1 410 – 430
Диапазон 2 450 – 470
Количество несущих частот 2, 4
Номинальная мощность передатчика, не менее, дБм (Вт), 46 (40)
Регулировка мощности до дБм (Вт) 40 (10)
Электропитание, В 220
Потребляемая мощность двухчастотной БС, Вт 800
Потребляемая мощность четырехчастотной БС, Вт 1400
Время работы от встроенных аккумуляторов 48В
Двухчастотная БС, часов 4
Четырехчастотная БС, часов 6
Габариты, ВхШхГ, см 220х60х60
Вес, кг 385
