R&S DVSG Генератор цифровых видеосигналов

Генератор цифровых видеосигналов R&S®DVSG предназначен для разработки и выполнения работ по гарантии качества телевизоров и проекторов нового поколения. Это недорогое и компактное устройство генерирует аудио- и видеосигналы, необходимые для выполнения этих задач.

Дополнительный блок, генератор цифровых аудио/видеосигналов (AV-сигналов) R&S®DVSG-K10, позволяет тестировать дисплеи с глубиной цвета до 12 бит. Устройство выдает видеоизображение без сжатия с максимальным разрешением до 1080p для телевидения, и до 1920×1200 (WUXGA) для ПК. Кроме того, последовательность тестовых сценариев Multi-Motion помогает улучшить качество изображения благодаря измерению, например, размытия в движении, деинтерлейсинга и режима «кино». Генератор AV-сигналов дополнен обширным набором функций, позволяющим ализировать качество звука.

• Цифровые и аналоговые видео- и аудиовыходы
• Разрешение для форматов HDTVи SDTV до 1080p, для форматов РС – до WUXGA
• Опорный источник последовательности движений
• Варианты параметров интерфейса и амплитуды сигнала, выбираемые пользователем
• Запись и воспроизведение транспортного потока MPEG-2

Блок R&S®DVSG-K10 для генератора AV-сигналов

               Последовательность движений с разрешением до 1080p (ТВ) и WUXGA (PC)

               Поддержка цветовой палитры Deepcolor (30/36 бит) и xvYCC

               Параметры интерфейса и амплитуда сигналов по выбору пользователя

               Генерация многоканальных аудиосигналов

               Обширная библиотека тестовых сигналов

Последовательность тестовых сценариев Multi-Motion собственной разработки компании Rohde & Schwarz

Последовательность тестовых сценариев Multi-Motion с разрешением для телевидения (до 1080p). Эта последовательность позволяет правильно оценивать размытие в движении, деинтерлейсинг, овердрайв и режим «кино». Шкала под тестовыми элементами на картинке позволяет проводить сравнения.

Универсальная испытательная таблица

Универсальная испытательная таблица с разрешением для ТВ (до 1080p) и ПК (WUXGA). Испытательные таблицы содержат специальные линии, а также статичные и движущиеся элементы. Они используются для тестирования ЭМС, синхронности озвучивания, измерения сигналов испытательных строк (VITS) и т.д. Примерами испытательных таблиц могут служить таблица для моноскопа, движущаяся цветовая полоса, зонная пластинка, тестовые таблицы CCIR, основные цвета.

Испытательная таблица EBU

Испытательная таблица EBU отвечает спецификациям TECH 3325 с разрешением для ТВ (до 1080р). Стандарт EBU TECH 3321, изложенный в «Руководстве EBU для бытовых плоскопанельных дисплеев (ППД)», определяет способ отображения программ телевещания отображаться на ТВ-дисплее. Это руководство обусловливает технические параметры и методы измерения. За образцы берутся последовательности тестовых сценариев из EBU TECH 3325. Испытательная таблица EBU отвечает спецификациям TECH 3325 с разрешением для ТВ (до 1080р). Стандарт EBU TECH 3321.

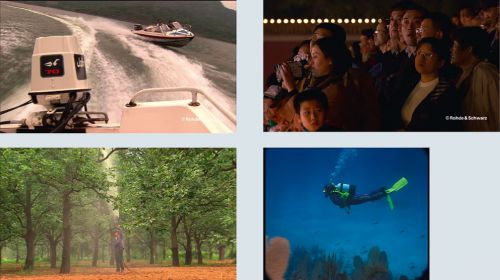

Сцены природы с разрешением для ТВ и ПК

Вывод сжатых сигналов реальной видеосъемки

Изображения из серии «мир вокруг нас» с разрешением для ТВ (до 1080p) и ПК (WUXGA). Библиотека генератора AV-сигналов предлагает большое разнообразие природных сцен в виде статичных и движущихся изображений, позволяющих дать субъективно оценивать качество экранной картинки. Такие сцены обычно вызывают сложности для правильного отображения на дисплее.

Дополнительное устройство R&S^®DVSG-B30 для воспроизведения AV-сигналов

• Воспроизведение сигналов, обладающих особыми характеристиками: образование блоков, движение, смешение сцен.
• Библиотеки тестовых сигналов, входящие в комплектацию устройства воспроизведения AV-сигналов.

Критичные сцены реальной видеосъемки

Сцены «живой» видеосъемки содержат критичные элементы, которые позволяют субъективно оценить деинтерлейсинг, устранение блоков и устранение шумов. Большое разнообразие тестовых сценариев дает возможность проанализировать функционирование блока обработки изображения в жестких условиях.

Запись и воспроизведение транспортных потоков (TS)

Дополнительное устройство R&S^®DVSG-K20 для записи и воспроизведения транспортных потоков

• Непрерывное воспроизведение транспортных потоков через интерфейсы SPI, ASI и SMPTE310M
• Обширные библиотеки транспортных потоков для всех поддерживаемых вещательных стандартов: DVB, ATSC, ISDB-T/TB, MediaFLO^™, CMMB, ATSC‑M/H
• Расширенный объединитель потоков R&S^®DV-ASC в виде отдельного программного продукта для генерации собственных тестовых сигналов заказчика.

Стандартный вых. сигнал на всех традиционных интерфейсах

• Цифровые видео/аудиоинтерфейсы: HDMI 1.3, DVI, SDI, HD-SDI
• Аналоговые видео/аудиоинтерфейсы: RGB, YPbPr, VGA, S-Video, CCVS, SCART, D4
• Аудиоинтерфейсы: S/P-DIF, RCA

Простое и быстрое тестирование

• Одновременная доступность AV-сигналов на аналоговых и цифровых интерфейсах
• Интуитивно понятное и эффективное управление
• Идеальный генератор испытательных сигналов для последовательностей тестовых сценариев, управляемых автоматически и дистанционно

ПРИМЕНЕНИЕ

Генератор цифровых видеосигналов R&S®DVSG представляет собой важный элемент испытательной установки для измерения яркости, цвета, контраста и угла обзора дисплея. Испытательные таблицы, воспроизводимые с дополнительного генератора AV-сигналов R&S®DVSG-K10, позволяют с помощью колориметра или спектрометра определить эти параметры.

Яркость изображения, например, позволяет судить, насколько хорошо картинка на экране телевизора будет восприниматься при дневном освещении. Качество восприятия (линейность градаций серого) определяется использованием чисто белых или частично белых областей в испытательной таблице, означающих переменную интенсивность. Измерение цвета обычно предполагает замер первичных цветов – красного (R), зеленого (G) и синего (B), а также белой точки.

Тестирование блока обработки изображения

Почти все современные телевизоры стандартной четкости (SD) поддерживают форматы PAL и NTSC. Между тем неуклонно растет доля телевизоров высокой четкости (HDTV) с разрешением до 1920×1080p. Частота регенерации 50/60 Гц уже давно стала обычным явлением. Но наряду с этим существует и много новых стандартов, например, 24 Гц для контента на основе пленочных кинофильмов или их ТВ-производных с использованием технологии «2:2/3:2 pulldown».

Создание блока обработки изображения – одна из сложнейших задач при производстве современных телевизоров. Качество картинки зависит, прежде всего, от способности блока обработки изображения адаптировать поступающие видео- и аудиоданные к формату и времени отклика дисплея. Обычные статические тестовые таблицы здесь пригодны лишь в ограниченной степени, поскольку не обеспечивают достаточной нагрузки на алгоритм обработки изображения, чтобы можно было обнаруживать ошибки и выявлять слабые места.

Генератор сигналов R&S^®DVSG предлагает последовательность тестовых сценариев Multi-Motion  собственной разработки Rohde & Schwarz, которые позволяют основательно проверить блок обработки изображения с помощью картинок критичного содержания. Например, имеются специальные сценарии движения, которые включают контент с обычной чересстрочной разверткой и видеоконтент с прогрессивной разверткой (3:2 pulldown). Другие сценарии позволяют выполнять воспроизводимые измерения размытия в движении, например, с использованием перемещения текста по горизонтали и вертикали с разной скоростью. Специальная живая съемка позволяет субъективно оценить общее качество  изображения.

Последовательность тестовых сценариев Multi-Motion помогает с высокой степенью точности проанализировать качество блока обработки изображения.

Тестирование блока обработки аудиосигнала

Это касается случаев с использованием интерфейса HDMI, через который вместе с видеоконтентом в формате SD или HD передается и звуковая информация. Прибор R&S^®DVSG предлагает широкие функциональные возможности генерации аудиосигналов для проверки качества звука ТВ-ресивера. Возможно воспроизведение на уровне файлов, а также подвод сигналов извне через интерфейс S/P-DIF. Встроенный генератор аудиосигналов может конфигурироваться самим пользователем.

Новые тестовые сигналы позволяют измерять коэффициент нелинейных искажений, диапазон воспроизводимых частот и отношение сигнал/шум. Для воспроизведения аудиоконтента с целью выполнения измерений возможно использование до восьми каналов, так что тестировать можно даже системы пространственного звучания. Комбинация R&S^®DVSG с анализаторами аудиосигналов, такими как R&S^®UPV, позволяет производить детальную оценку качества. Проверка синхронизации изображения со звуком полностью осуществляется с помощью специальных последовательности тестовых сценариев (тест «lip sync»).

Испытательная установка для измерения аудиосигнала, состоящая из генератора сигналов R&S®DVSG, телевизора и анализатора аудиосигналов R&S®UPV.

Функциональные и нагрузочные испытания

Проверка на электромагнитную совместимость предполагает, в частности, универсальное тестирование всех аудио- и видеоинтерфейсов оборудования потребителя. Так, стандарт CISPR 20 требует проверки электронного оборудования на невосприимчивость к помехам во всех рабочих режимах. Иначе говоря, телевизоры не должны обнаруживать никаких дефектов при воспроизведении изображения или звука.

Для цифровых интерфейсов главное – концентрация на параметрах протокола. Так, интерфейс HDMI имеет большое разнообразие характеристик, которые должны обеспечивать непрерывный обмен информацией, включая данные для защиты контента высокой четкости (HDCP), упорядоченный набор параметров идентификации дисплея (EDID) и данные DVI-совместимости. Генератор сигналов R&S®DVSG позволяет проверить работу всех этих функций.
