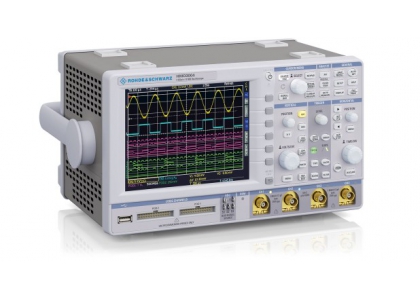

R&S HMO3000 Цифровой осциллограф

Осциллографы для лабораторий. Серия HMO3000

Полосы пропускания 300 / 400 / 500 МГц

HMO3032, HMO3034 - 300 МГЦ

HMO3042, HMO3044 - 400 МГЦ

HMO3052, HMO3054 - 500 МГЦ

Краткое описание

Пользователи всегда нуждаются в портативных осциллографах с расширенным набором функциональных свойств, но не в ущерб простоте их эксплуатации. Модели серии HMO3000 дают возможность выбрать конфигурацию, лучше всего соответствующую задачам и бюджетным возможностям, позволяя видеть полную картину сигнала для детального изучения и дальнейшей обработки. Располагая модификациями с 2 или 4 осциллографическими, а также 8 или 16 логическими каналами, обеспечивается одновременное наблюдение всех интересующих сигналов, появляется возможность наблюдения их взаимодействия, открывая возможности исследования внутреннего поведения схем. Осциллографы серии HMO3000 известны своей простотой управления, обеспечивая управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально интерфейсы связи GPIB, LAN.

Семейство HMO3000

Основные свойства

• Дискретизация 4 млрд отсчетов/с в реальном масштабе времени;
• Глубина памяти до 8 млн точек на канал, увеличение фрагмента из памяти до масштаба 250 000:1, опционально режим сегментирования памяти;
• Режим смешанных сигналов (MSO - опционально) с 8 или 16 логическими каналами;
• Синхронизация и аппаратно-ускоренное декодирование последовательных шин (опционально): I2C, SPI, UART/RS-232, CAN, LIN;
• Удобная навигация с помощью 8 пользовательских маркеров;
• Контроль по критерию «годен / не годен» на основе масок;
• 28 автоматических измерений, математические функции, статистика, редактор формул, относительные курсорные измерения, анализ спектра с помощью БПФ;
• 7-разрядный частотомер;
• 3-разрядный цифровой вольтметр;
• Встроенный генератор кодовых последовательностей;
• Цветной ЖК-дисплей с диагональю 16,5 см (6,5 дюйма);
• Масса 3,6 кг.

Характерные особенности

Осциллографы серии HMO3000 – это легкие компактные настольные приборы глубиной всего 220 мм, с полосой пропускания 300, 400 или 500 МГц, частотой дискретизации до 4 Гвыб/с, и глубиной памяти до 8 млн точек на канал.

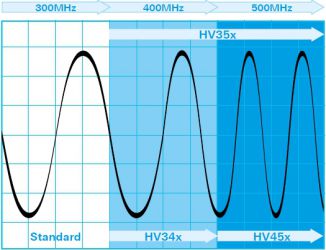

По желанию заказчика полосы пропускания 300 и 400 МГц могут быть расширены до 500 МГц с помощью программных опций.

Работа со смешанными сигналами

Многие системы могут включать в себя различные аналоговые сигналы, высоко- и низкоскоростные шины для связи и микропроцессоры, что непременно создает определенные сложности при проведении измерений. В осциллографах серии HMO3000 для работы со смешанными сигналами, помимо обычных аналоговых 2-х или 4-х каналов, имеются соответствующие разъемы (POD1 и POD2), каждый из которых может быть соединен с 8-канальным логическим пробником HO3508, следовательно возможна работа максимум с 16 логическими каналами (HO3516 – двойной комплект логических пробников). Встроенное ПО, требуемое для работы в режиме смешанных сигналов, уже содержится в каждом приборе. На одном экране можно увидеть цифровые и аналоговые сигналы, синхронизированные во времени, что позволяет легко связать причину и следствие в сложных ситуациях при отладке схем.

Для 4-канального осциллографа, при включении пробника POD1, будет выключен аналоговый канал 3, а при включении пробника POD2 – аналоговый канал 4. Поэтому возможны следующие конфигурации: 3 аналоговых канала плюс 8 цифровых логических каналов (каналы 1, 2, 4 и POD1) или 2 аналоговых канала с 16 цифровыми логическими каналами (каналы 1, 2 плюс POD1, плюс POD2). Для 2-канальных моделей ограничений нет.

Развитая система запуска и декодирования данных

Момент начала сбора данных определяется параметрами синхронизации. Правильный их выбор позволяет устранить нестабильность изображения или его пропадание на экране.

Осциллографы серии HMO3000 предлагают богатый набор традиционных видов запуска: по фронту, по спаду, по длительности импульса, по видеосигналу и т. д.

Отладка и устранение неполадок в последовательных шинах и системах может быть более трудной задачей, поскольку в них сложнее выявить нужные события и нелегко понять, что же отображается на экране осциллографа. Осциллографы серии HMO3000 прекрасно справляются и с решением этих проблем, позволяя выполнять запуск по сигналам последовательных шин наиболее популярных в промышленности стандартов. Теперь не нужно тратить свое время на сортировку пересылаемых кадров, чтобы найти интересующий кадр. После установки запуска по условиям последовательной шины осциллограф будет сам выполнять работу по анализу кадров:

• I2C, SPI, UART/RS-232 (опция HOO10 / HV110) для аналоговых и логических каналов;
• I2C, SPI, UART/RS-232 (опция HOO11 / HV111) для всех аналоговых каналов;
• CAN, LIN (опция HOO12 / HV112) для аналоговых и логических каналов.

Источник сигналов шин

В осциллографах серии HMO3000 слева от канала 1 размещены 4 контакта, на которые выдаются специальные сигналы с соответствующими настройками.

Встроенный цифровой вольтметр

3-разрядный цифровой вольтметр также является стандартной функцией, которая делает проще работу сервисных инженеров. Измерения напряжения (DC, DCrms, ACrms, Crest Factor, Vpp, Vp+, Vp-) могут быть выполнены одновременно для всех аналоговых каналов (необходимо наличие пробника HZ15).

Сегментированная память

Опция HOO14 / HV114 оптимизирует доступную память для захвата потоков данных, которые имеют длительное время бездействия («мертвое время») между периодами активности. Обеспечивается быстрое перемещение между сегментами (до 1000) для просмотра деталей сигнала, относящихся к конкретному сегменту. Максимальная скорость сбора данных 200000 осц/с.

Анализ осциллограмм

После настройки сбора данных можно воспользоваться различными средствами анализа, а именно:

• Функция ZOOM – в нижней части экрана отображается увеличенная часть осциллограммы;
• 28 автоматических измерений, разбитых по категориям времени и амплитуды;
• Ручные/курсорные измерения – экранные маркеры в виде горизонтальных и вертикальных линий;
• Дополнительные математические функции – предназначены для создания пользовательских математических выражений, а редактор формул позволяет предварительно задать 5 возможных математических формул с 5 уравнениями в формуле.

Аксессуары

Для каждой модели осциллографа в комплект стандартной поставки входят: пассивные пробники 10:1 для каждого канала (HZ350 для моделей 400/300 МГц, HZ355 для моделей 500 МГц), сдвоенная интерфейсная плата Ethernet/USB (HO730), шнур питания, инструкция по эксплуатации, CD с ПО.

Дополнительно имеется широкий выбор пробников (активные, пассивные, дифференциальные, токовые) и устройств подключения.
